窄跡晶圓的特性
在晶圓切割環節中，經常遇到的較窄跡道晶圓，要求將每一次切割放在跡道中心幾微米范圍內。雖然目前有激光切割、等離子切割等方式，理論上可以實現窄跡晶圓的切割，但是考慮到技術成熟度不高、適用產品范圍小、設備價格高等方面因素，應用金剛石劃片刀仍是最優的選擇。這就要求切割設備具備更高的精度和更先進的對準運算，以及厚度盡可能薄、剛性更強的刀片。
當切割窄跡道晶圓時，常見的一種推薦是，選擇盡可能最薄的刀片。但是，很薄的刀片是非常脆弱的，更容易過早破裂和磨損，結果，其壽命期望和工藝穩定性都比較厚的刀片差。這對刀片品質以及合適的切割方案有較高的要求。
一般對于50~76μm跡道的晶圓推薦厚度為20~30μm的刀片，40~50μm跡道的晶圓推薦厚度為15~20μm的刀片。
案例實錄
?
測試目的
1、測試切痕寬度
2、測試切割品質
?
材料情況
切割產品 | mos晶圓 |
產品尺寸 | 8寸 |
產品厚度 | 200μm |
膠膜類型 | UV膜 |
?
工藝參數
切割工藝 | 單刀切透 |
設備型號 | DAD322 |
主軸轉速 | 26K rpm |
進刀速度 | 30mm/s |
刀片高度 | CH1:0.055 |
?
樣刀準備
SSTYE SD-4000-R-50-CBA
?
樣刀規格
刀片型號 | 4000-R-50 CBA |
金剛石粒度 | 4000# |
結合劑硬度 | R（硬） |
集中度 | 50 |
刀片厚度 | 0.018mm |
?
測試結果

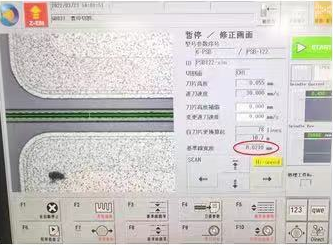

1、切痕寬度在21~22.3μm之間，切痕
穩定，符合工藝要求。
2、正面無明顯崩邊。

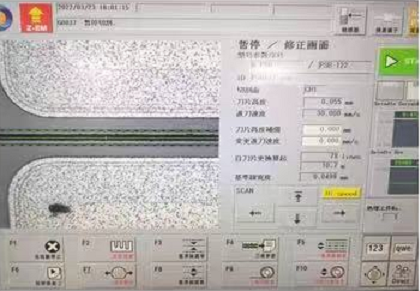

崩邊效果 刀痕效果
